“2017年度中国数据中心优秀项目实施奖”作品展示——重庆三峡银行西永数据中心机房

2018-04-247948分享

1、项目概况
        重庆三峡银行西永数据中心是三峡银行在西永区的核心数据中心。本数据中心机房为新建大楼,地上五层,地下一层。所有系统的设计根据业务发展需要与设备使用要求进行整体规划,统筹考虑,分期建设,保证整体可用性;总体装修遵循重庆三峡银行企业文化内涵和现代数据化氛围,整体风格现代、大方、简约,方案及材料选择充分考虑环保、保温、屏蔽、防水、防火、防尘、防鼠、不易变形等因素,体现了重要信息系统汇聚场地的装饰特点;系统建设立足于高起点,采用国际先进、成熟、实用的技术,构建合理并适当超前的技术体系架构,用以确保长时间的技术领先,具有完整的安全策略和切实可靠的安全手段保障数据中心运行系统基础环境的安全;各系统通过集成,实现资源和信息共享,增强对机房的运营管理能力,提高设备利用率,降低能耗,实现现代化科学的机房管理,确保计算机系统、通讯、空调、UPS、供配电等设备的安全性、可靠性和实用性;系统软、硬件配置采用模块化、开放式结构,以适应系统灵活组织、后期扩展和系统集成整体提升的需要。
2、实施亮点
        本项目以交付高品质工程”为管理目标,组建了项目深化设计团队、工程管理团队及公司保障团队,以下是本项目工程实施特点:
        2.1  重视计划预控,做好开工准备
        2.1.1任务分解与计划
        整个团队以项目经理为核心,细致熟悉图纸,并与建设单位、设计单位进行对接,设计交底后,组织各专业工程师会同设计单位进行图纸会审,充分了解设计意图,并结合施工经验提出综合管线排布等优化建议;分析细化项目目标、可交付成果和项目工作,并将各工作专业子项和工作包的目标和任务分配到班组,责任到人,通过月、周、日计划的预控纠偏来保证项目整体目标的达成。
        2.1.2施工组织设计与开工会
施工组织设计编制,根据项目建设特点及任务,从项目概况、建设内容、施工工艺、工序安排、管理团队及劳动力资源安排、施工总平面、设备材料、进度、质量、安全文明等方面有针对性的编制施工组织设计用于指导施工;严格按照《开工会作业指导书》召集开工会,在开工会上,重点评估和确认了项目时间的控制节点、重要技术环节、质量控制点、重大危险源等重点管理内容。
        2.2过程中精益管理、严格高效
过程管理中严格按照开工会确定的重点管理内容进行进度、质量、安全、成本控制,严格执行计划,出现偏差及时纠正,并确保人材机资金等资源条件符合计划需求;加强劳务队伍及供货商管理沟通,必要时升级管理,寻求上级领导支持。
        2.2.1进度管理
突出关键节点预控,以关键工序为主线,围绕关键节点编制进度节点预控计划,过程中围绕关键节点进行人、材、机资源匹配,定期检视关键节点,及时纠偏。
        2.2.2质量管理
突出质量控制点预控、样板领路和厂验,针对质量控制点制定质量措施;对主要工序实施样板领路,避免返工;强过程监控,发现问题,及时整改;对重要设备实施厂验,组织技术专家进行厂家检查验收,解决与现场实施匹配对接。
        2.2.3安全管理
突出危险源预控和落实安全保证措施,进行针对性危险源评估,制定危险源安全管理预控措施并安全交底;每日检查落实安全管理预控措施。


        2.3样板领路
        坚持样板领路是我公司在数据中心施工中保证施工质量的基本要求,结合本项目的实际情况,在施工前制定了详细的样板领路计划,并严格实施。
        2.4测试验收
        数据中心测试的目的是要保证各系统运行的安全可靠,特别是各系统逻辑关系是否符合设计要求这是测试的关键。利用假负载进行供配电、空调制冷在满负荷运转下的可靠性。模拟故障测试ATS切换、UPS放电、柴油发电系统是否按照既定逻辑关系实现设计功能。
在本项目在测试过程中,除进行了单机、单系统测试外,特别进行了各系统质量的联合调试,通过联合调试来检测整个系统运行的可靠性。
        2.5成品保护
        成品保护是保证工程实体质量的重要环节,是施工管理的重要组成部分,本项目系统专业全,交叉作业多,实施过程中的成品保护尤为重要。既要对原基建完工成品进行保护,也要对在建工序、完工产品进行成品保护;针对本项目成立了成品保护小组,制定了全过程分阶段的成品保护原则,确定了保护范围、职责及措施;保证了完工成品的完整性。

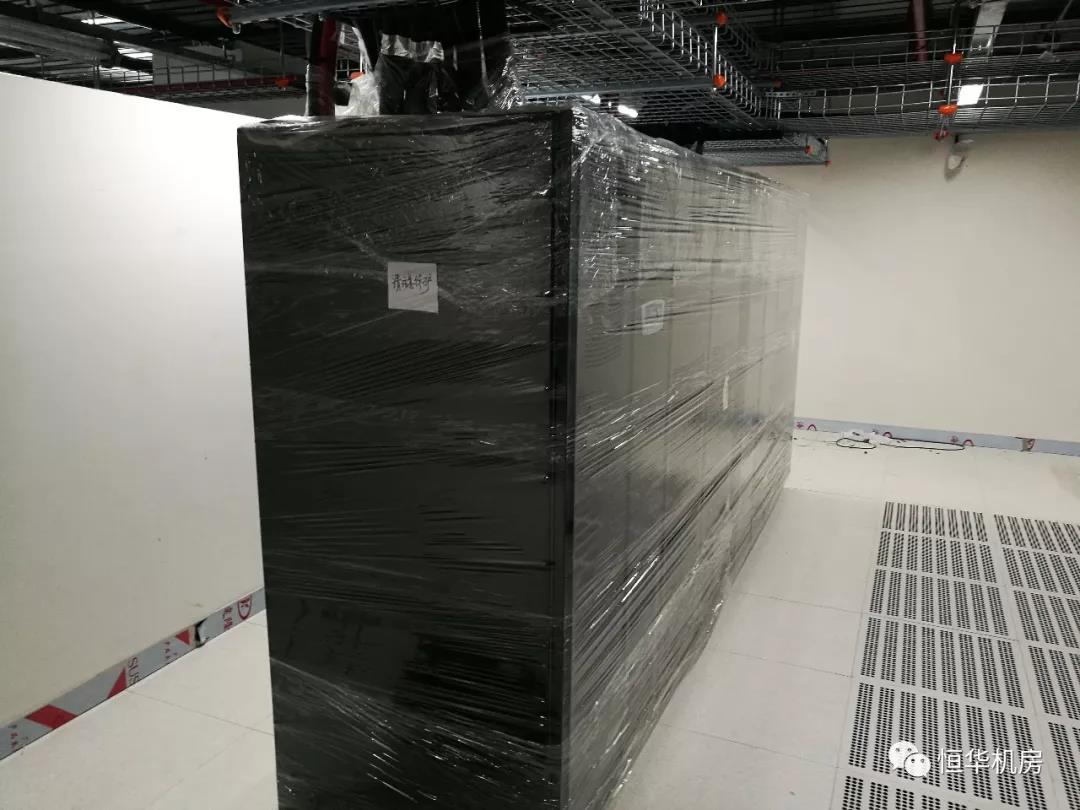

        2.5.1重要设备采用透明塑料软膜进行成品保护,不仅防止灰尘进入,同时直观展示设备,起到警示作用。

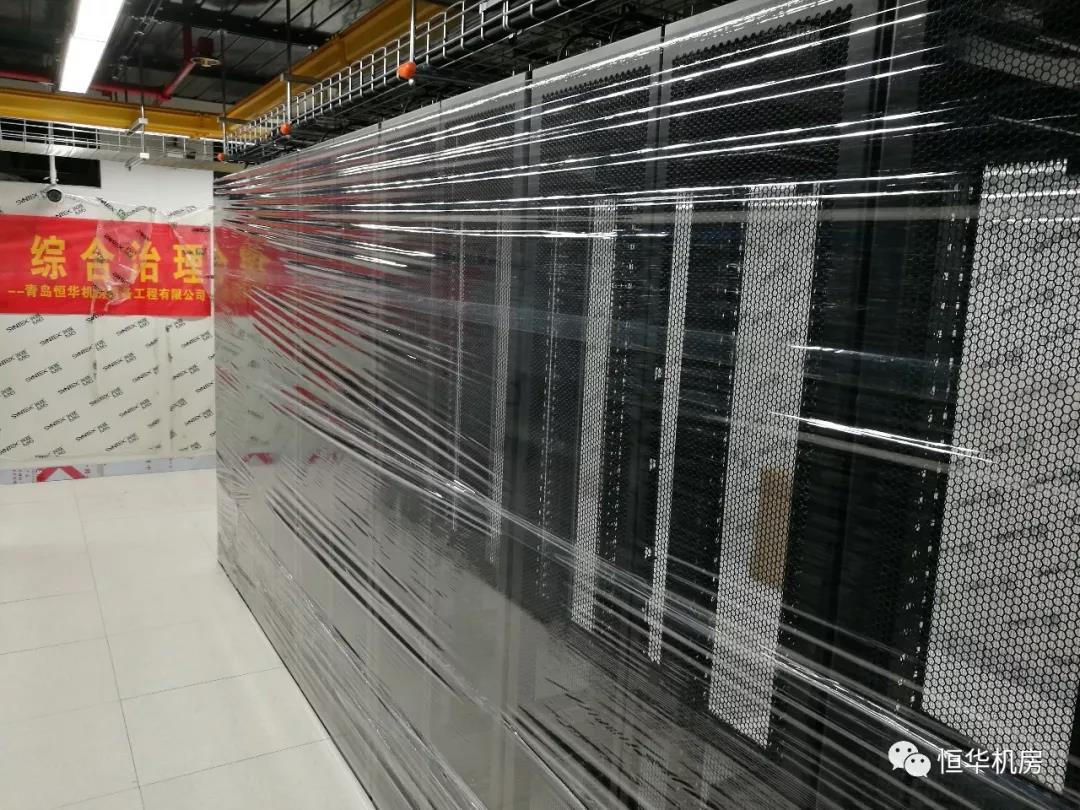

(机柜成品保护)


(UPS配电设备成品保护)

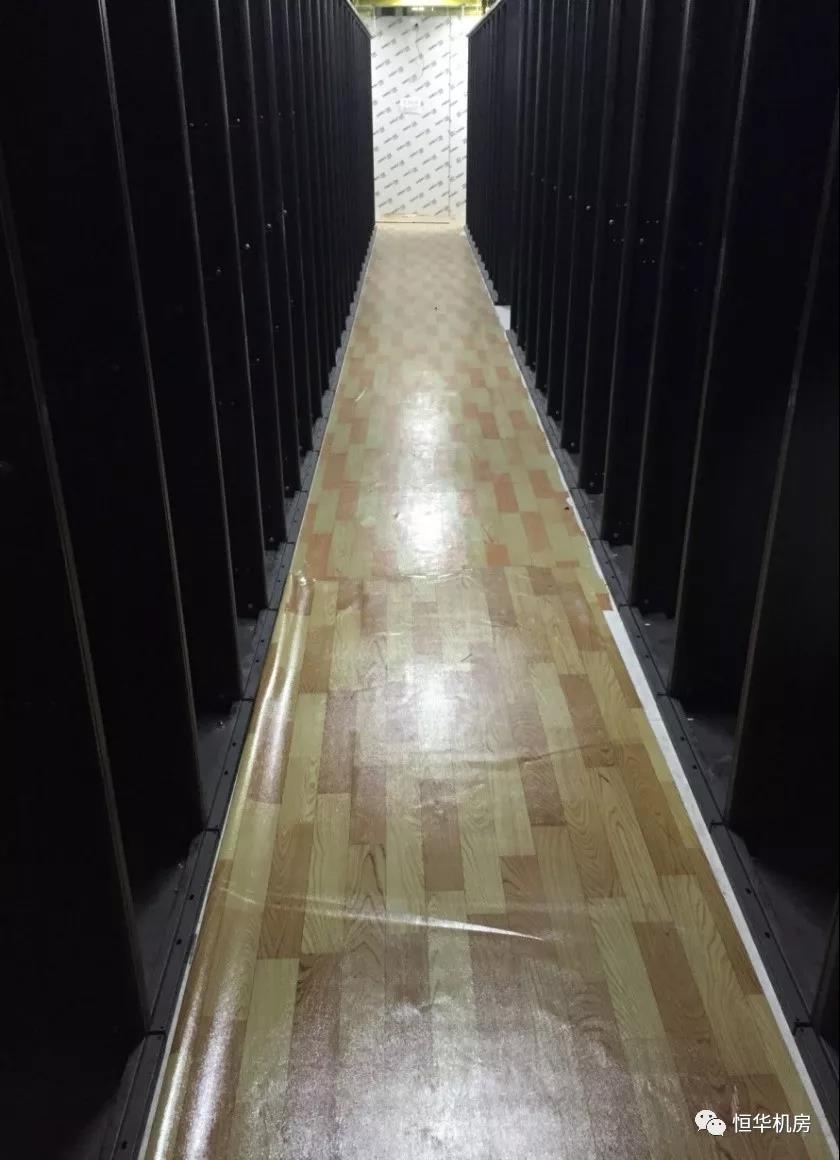

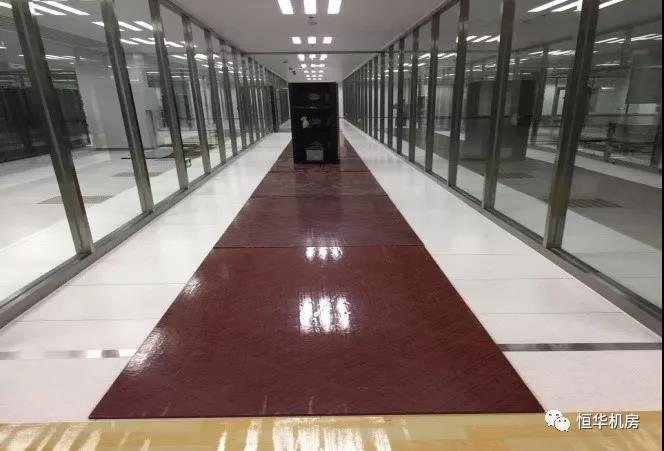

        2.5.2防静电地板板缝内容易进入灰尘,采用地板革不仅避免灰尘进入,同时地板革有一定的厚度,避免物体打击、磕碰的风险。

(防静电地板保护-1)

(防静电地板保护-2)


        2.5.3基建设施成品保护

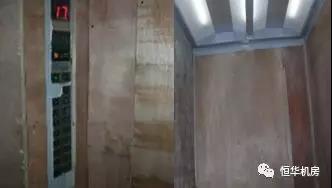

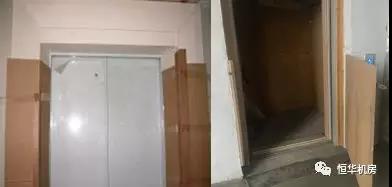

(基建设施成品保护-1)

(基建设施成品保护-2)


3、技术亮点

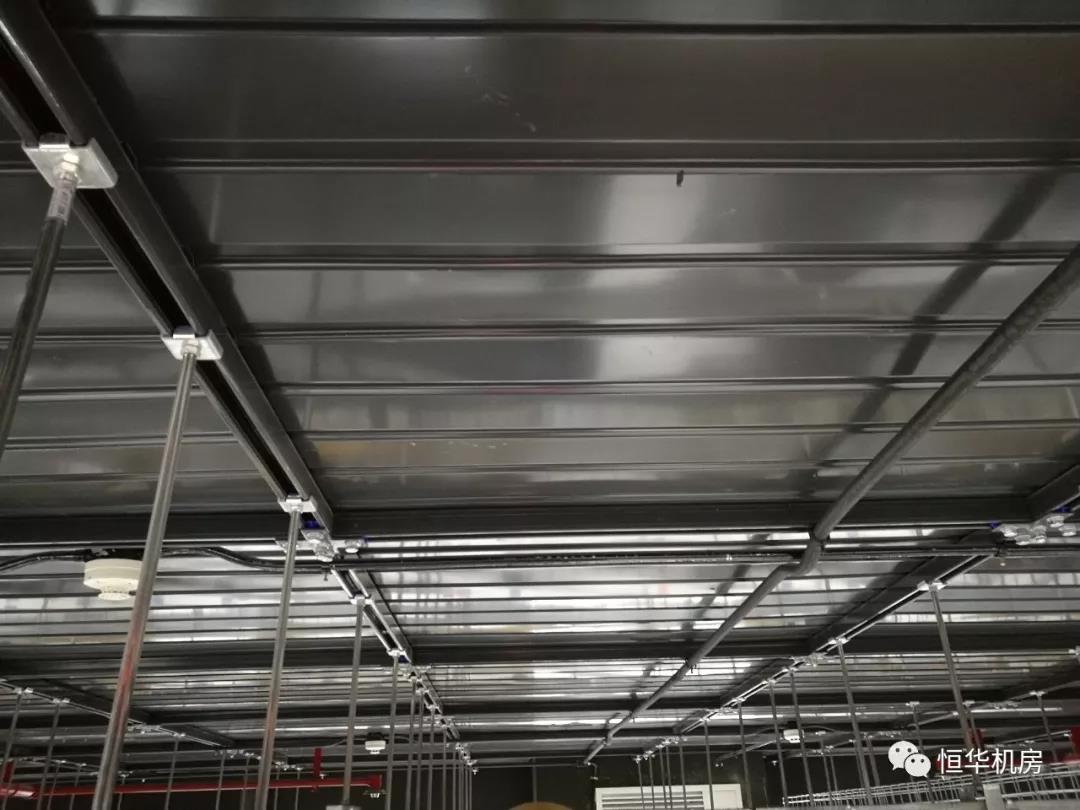

        3.1  顶棚瓦楞板保温工艺
        绿色节能是数据中心发展的趋势,通过房间内三位一体的保温工艺减少空调冷量流失,达到降低能源消耗的目的,也特别适合于建筑物楼板保温效果弱的数据中心。
        在顶棚楼板采用50mm厚岩棉板,利用保温钉与顶棚楼板固定牢固,保温层安装亚光黑色瓦楞板,不仅燃烧等级达到A级,而且瓦楞板可以阻断岩棉纤维脱落起到防尘、美观易清洁的效果。

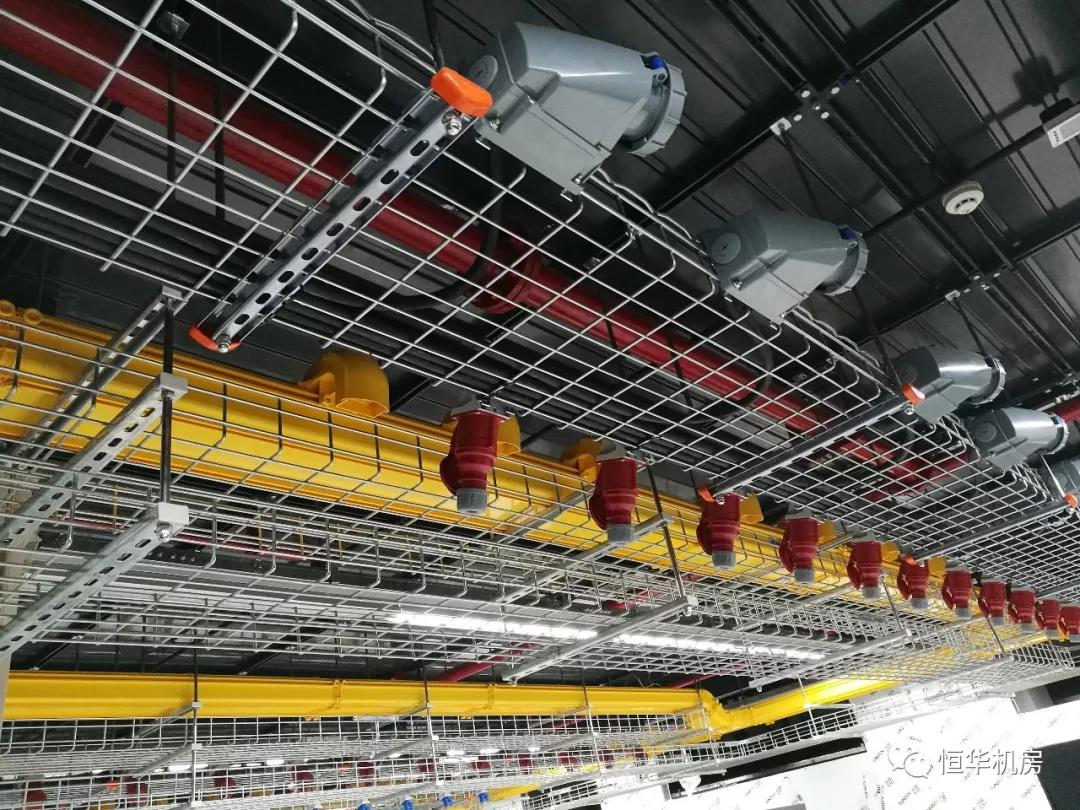

        3.2 联合吊挂系统
        数据中心是一个多系统集成的场所,各种管线密布,如何在有效的空间内解决综合管线的排布是工作的重点,通过联合吊挂系统可以有效的解决综合管线排布,保证管线排布的有序、美观、整洁。

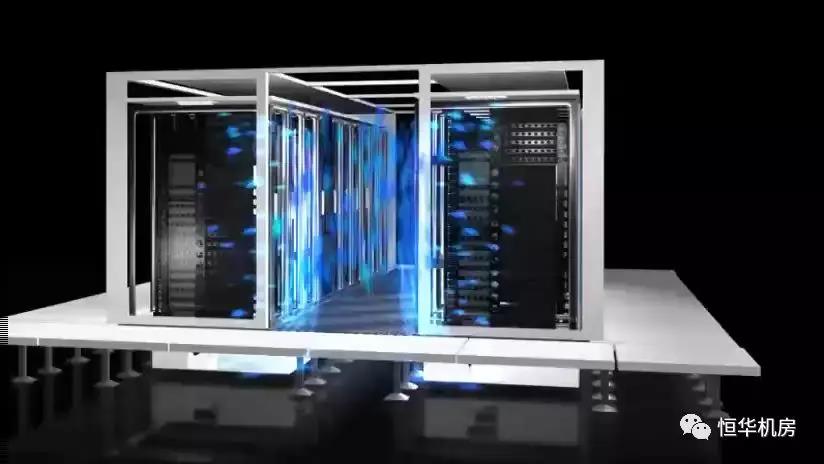

       3.3模块化可调整冷通道
        冷通道封闭是当前数据中心普遍采用的一种模式,优点是提高了空调制冷效率,降低了能源消耗,缺点是更换不同宽度的机柜尺寸受限。本项目对冷通道侧板采用常规和非常规尺寸伸缩组合的方式,以满足建设单位后期机柜宽度尺寸调整的需求,即根据用户机柜的宽度尺寸,如600mm\800mm预制模块化伸缩可调整冷通道侧板。

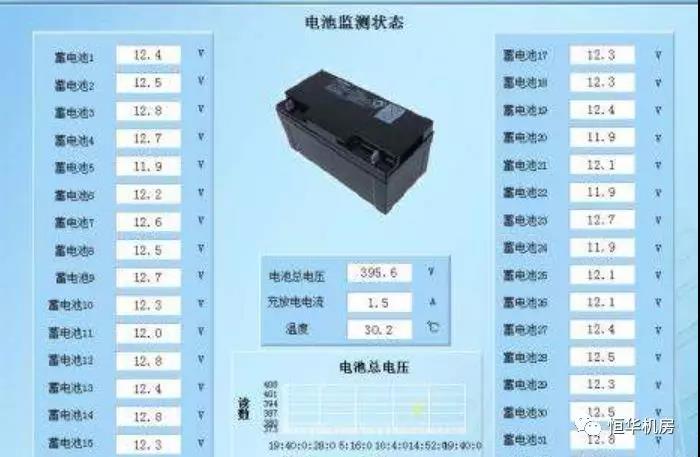

       3.4蓄电池监测
        可靠稳定的供电系统是数据中心稳定运行业务的基本要求,数据中心必须保证供电的连续性和安全性。对UPS蓄电池进行实时的监测是保证供电连续性和安全性的重要措施。
        通过对蓄电池组的电压、电流、温度、内阻等参数实时监测,实现对UPS蓄电池的维护管理预控,确保数据中心后备电源运行的可靠性和故障解决的及时性。

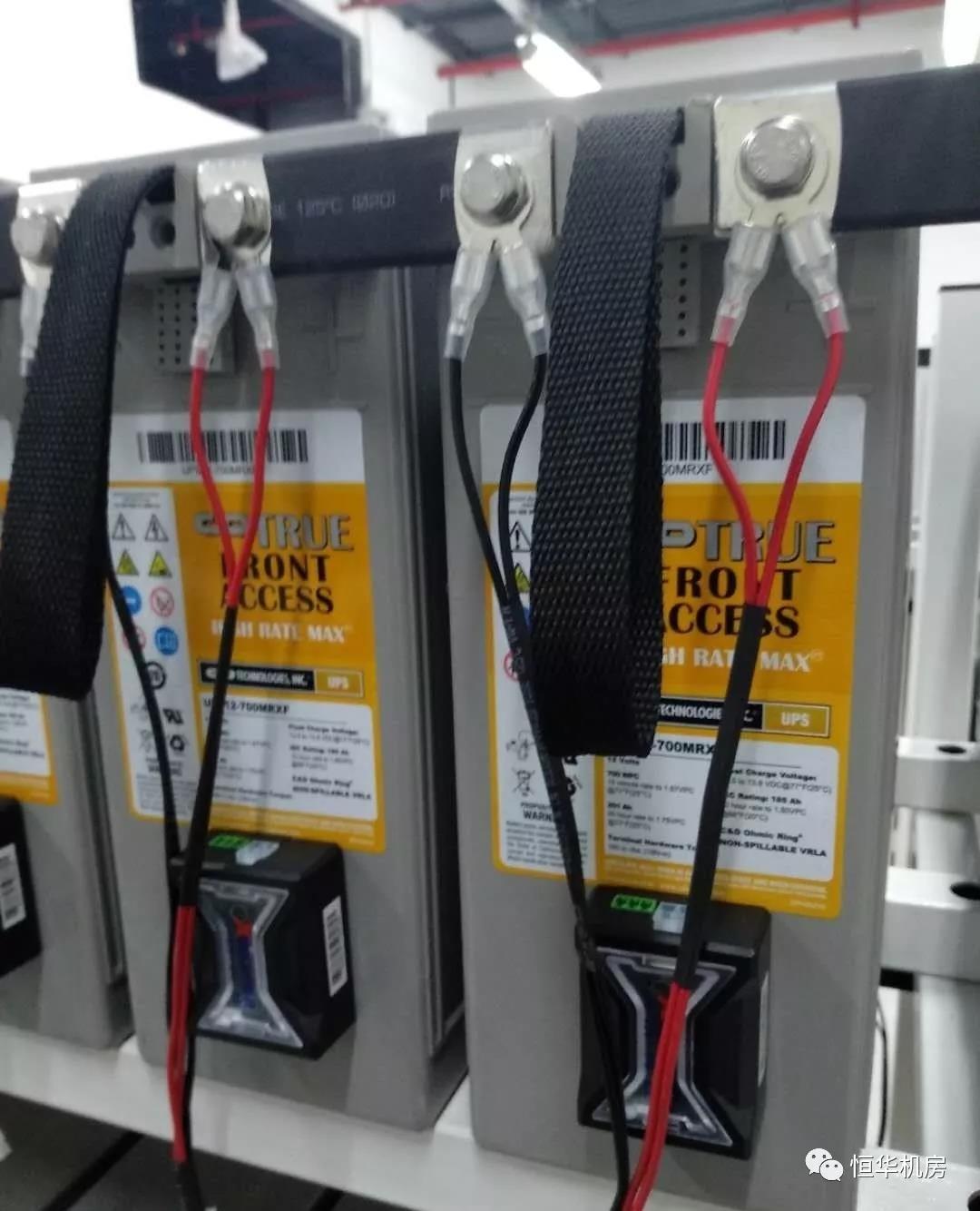

(蓄电池监测-1)

(蓄电池监测-2)


        4、项目实施成果
        针对本项目的建设特点及工作任务,项目组以“交付高品质工程”为目标,以“预控化管理”为先导,通过严格、精益的过程管理,规避了风险,提前一个月达到了送电检测条件,并一次送电调试成功,取得了优异的项目管理实践成果。
